Тепломеханическое решение котельной

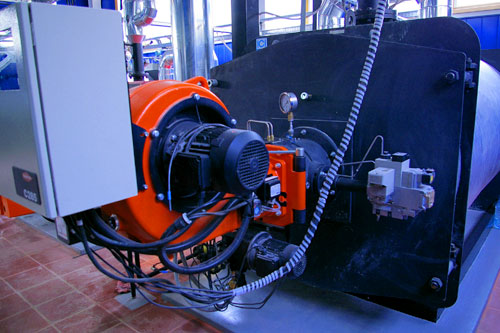

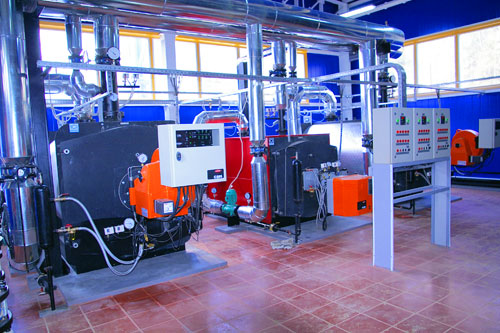

В котельной установлены: один котёл «REX100» с горелками «Cuenod» марки С120 ВХ517 Т2 Р20-25 и два котла «REX200» с горелками «Cuenod» марки С285 В517/8 Т2 Р50/37.

Проектом предусмотрена четырехконтурная шеститрубная схема теплоснабжения. Тепловая схема котельной с помощью гидравлической петли разделяется на четыре независимых гидравлических контура:

  • внутрикотельный контур;
  • контур отопления;
  • контур горячего водоснабжения (контур ГВС разделен через теплообменники);
  • контур вентиляции.

Циркуляция теплоносителя в каждом контуре потребителя осуществляется индивидуальными циркуляционными блочными насосами (рабочий/резервный).

В качестве циркуляционного насоса контура котла «REX100» применены насосы IPL 65/150-0,75/4 фирмы «Wilo», которые в «рабочей точке» обеспечивают напор 5,5 м водного столба, при частоте вращения 1450 оборотов в минуту, и потребляют 0,75 кВт.

Для контура котлов «REX200» в качестве циркуляционных применены насосы IL100/150-1,5/4 фирмы «Wilo». Они в «рабочей точке» обеспечивают напор — 4,88 м водного столба, при этом потребление составляет 1,5 кВт, расход воды — 68,8 м³/час.

Сетевая вода с расчётной температурой 70оС из системы отопления попадает в гидравлическую петлю и, пройдя через котлы, нагревается до температуры 95оС. Далее сетевыми насосами марки IРL80/140-4/2 вода отправляется в сеть отопления к потребителям. Отметим, что эти насосы обеспечивают напор воды 12,3 м водного столба. Потребление составляет 4 кВт электроэнергии и расход воды 79,2 м³ в час.

В сеть вентиляции к потребителям так же поступает сетевая вода, которая из системы вентиляции попадает в гидравлическую петлю с расчётной температурой 70оС и, пройдя через котлы, нагревается до расчётной температуры 95оС. В отправлении воды в сеть вентиляции участвуют сетевые насосы марки IL100/250-7,5/4, которые в «рабочей точке» обеспечивают напор 18,5 м водного столба, потребляя 7,5 кВт энергии и расходуя 79,3 м³ воды в час.

Регулирование температуры в тепловой сети отопления по температурному графику в зависимости от температуры наружного воздуха осуществляется трёхходовым смесительным клапаном ESBE 3F100 Ду100, подмешивающим часть обратной сетевой воды на «всас» сетевых насосов отопления. Управление этим клапаном осуществляется микропроцессорным регулятором температуры, получающим сигналы от термосопротивления, установленного на улице, в подающем и обратном трубопроводах тепловой сети отопления.

Для приготовления горячей воды на нужды горячего водоснабжения установлены два пластинчатых теплообменника НН№07. Циркуляция греющего теплоносителя между гидравлической петлёй и пластинчатыми теплообменниками обеспечивается циркуляционными насосами TOP-S 50/10 3~ PN6/10 фирмы «Wilo», которые обеспечивают напор 6,2 м водного столба, потребляя 0,45 кВт электроэнергии и расходуя 14,2 м³ воды в час.

Регулирование температуры отпускаемой в систему ГВС воды осуществляется трёхходовым смесительным клапаном ESBE 3F65 Ду65, подмешивающим часть обратной сетевой воды на «всас» насосов внутреннего контура ГВС по сигналу термостата, контролирующего температуру воды на выходе из теплообменников. Циркуляция воды в системе горячего водоснабжения обеспечивается насосом IP-Е 32/160-1,1/2 фирмы «Wilo». Данный насос в «рабочей точке» обеспечивает напор воды 16,0 м водного столба, потребляет при этом 1,1 кВт, и расходует 2,5 м³ воды в час.

Для подготовки исходной воды, которая используется на подпитку системы отопления, применяется установка умягчения непрерывного действия (один фильтр в работе, второй в режиме регенерации или ожидания) производительностью 1,92 м³/час. Подпитка системы отопления и вентиляции осуществляется от общей водораспределительной системы через установку повышения давления исходной воды MHIL 105 3~ фирмы «Wilo». Этот насос в «рабочей точке» обеспечивает напор 1,92 м. водного столба. Потребляемая мощность насоса составляет 0,55 кВт, его расход — 30,0 м³/час.

Давление в водопроводе составляет 0,38 МПа, что обеспечивает нормальные условия работы и регенерации установки водоподготовки, а так же достаточное давление в системе отопления и вентиляции. Для учёта тепла, выработанного котельной, установлен теплосчётчик ТСК-5 фирмы «Теплоком».

Дымоудаление от котлов осуществляется по индивидуальным для каждого из котлов стальным дымоходам и дымовым трубам диаметрами 500 и 400, высотой 20 м.

Трубопроводы котельной приняты по ГОСТ 10704-91 «Трубы стальные электросварные прямошовные» и ГОСТ 3262-75 «Трубы стальные водогазопроводные».

Тепловая изоляция трубопроводов состоит из теплоизоляционного слоя минераловатных плит на синтетическом связующем (ГОСТ 9573-72) и покровного слоя по изоляции листами стали тонколистовой оцинкованной.

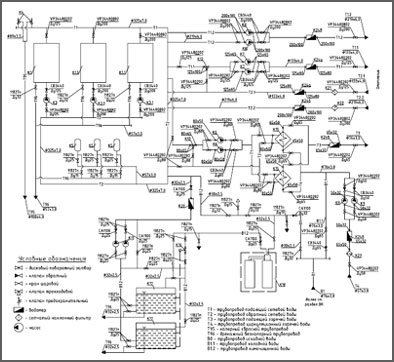

Тепловая схема котельной

Тепловая схема котельной
