Система водоснабжения

Проектная и рабочая документация на строительство внутренних сетей водопровода разработана в соответствии с заданием на проектирование и в соответствии с:

Система электроснабжения

1. Силовое электрооборудование.

Общее количество электроприемников – 28.
Количество рабочих электроприемников – 25.
Количество резервных электроприемников – 3.

Установленная мощность:
всего Ру = 156,06 кВт;

Архитектурные и объемно-планировочные решения

Проектируемая котельная представляет собой одноэтажное однопролётное прямоугольное в плане здание, выполненное из лёгких металлических конструкций. По оси 1 котельная примыкает к зданию существующей котельной, а по оси 3 – к существующему цеху.

Принятое объёмно-планировочное решение продиктовано наиболее компактным и рациональным размещением технологического оборудования.

Охранная и охранно-пожарная сигнализация.

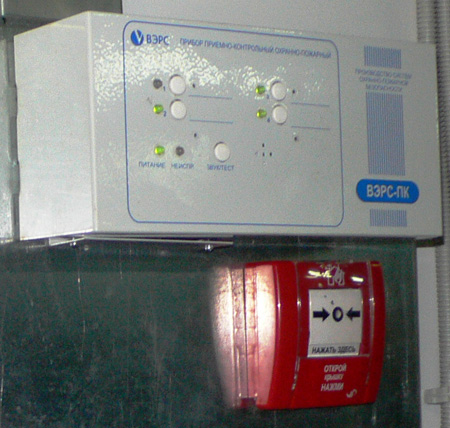

Рабочей документацией предусмотрено оснащение средствами охранной и пожарной сигнализации котельной, работающей без постоянно присутствующего обслуживающего персонала.

Сеть магистрали шлейфов выполнена проводом КПСВЭВ1х2х0.5 в кабель-канале по потолку и стенам на высоте 2,4 м от пола.
Дверь котельной блокируется на открытие датчиком ИО102-20-А2-П.

Силовое электрооборудование.

Основные показатели проекта.

Установленная мощность:
всего - Ру =35,28кВт

в том числе:

• силового оборудования - Рус=33,73кВт
• электроосвещения - Руо=1,55 кВт
• Расчетная мощность - Рр =22,563кВт
• Расчетный ток - Iр =42,73А
• Коэффициент мощности - cosφ=0.8
• Годовой расход электроэнергии- 119 583 кВтчас/год

Автоматизация и контроль.

Рабочая документация по автоматизации котельной разработана в соответствии с действующими нормами и правилами, техническими регламентами, СНиП II-35-76 и предусматривает мероприятия, обеспечивающие взрывную, взрывопожарную и пожарную безопасность при эксплуатации здания.

Рабочая документация по автоматизации котельной предусматривает автоматизацию и контроль состояния оборудования, параметров работы систем и механизмов.

Газоснабжение (внутренние устройства).

Граница проекта определена на участке наружного газопровода на расстоянии 100 мм от наружной стены здания.
Ввод газопровода среднего давления Р=25 кПа в котельную осуществляется через футляр Ду 150 по серии 5.905-25.05.

В котельной установлено 2 водогрейных котла ТТ100-1000 с газовыми горелками "CIB Unigas" P71 и 1 водогрейный котел ТТ100-350 с газовой горелкой "CIB Unigas" NG400. Внутренние устройства газоснабжения котельной включают узел учета потребляемого газа и горелки.

Наружные газопроводы.

Проект наружного газоснабжения разработан на основании:

• технических условий на газификацию ОАО "Тверьоблгаз",
• технического задания на проектирование,
• требований СНиП 42-01-2002 "Газораспределительные системы" и ПБ 12-529-03 "Правила безопасности систем газораспределения и газопотребления".

Тепломеханические решения.

Для обеспечения расчетной потребности в тепловой энергии в котельной устанавлены 2 котла Термотехник ТТ100 1000кВт (Энтророс, Санкт-Петербург) с газовыми горелками Р71 М-.PR.S.RU.A.7.65 (Cib Unigas, Италия) и 1 котел Термотехник ТТ50 350кВт (Энтророс, Санкт-Петербург) с газовой горелкой NG400 M-.PR.M.RU.A.0.25 (Cib Unigas, Италия).
