Система автоматизации котельной

Данный раздел был разработан в соответствии с действующими нормами СНиПII-35-76 и СНиП 3.05.07-85 и предусматривает мероприятия, обеспечивающие взрывную, взрывопожарную и пожарную безопасность при эксплуатации здания путем автоматизации и контроля состояния оборудования, параметров работы систем и механизмов.

Автоматизация котлов предусматривает контроль над рабочими параметрами котла ICI Caldaie REX 200 (REX 100) и горелочного устройства при работе на газообразном и жидком топливе, автоматическое управление работой котла (пуск, останов, аварийный останов котла, двухпозиционное регулирование теплопроизводительности горелочного устройства по температуре теплоносителя на выходе из котла), а также формирование и выдачу сигнала «Авария котла» на щит сигнализации.

Средства теплотехнического контроля обеспечивают непрерывное измерение следующих параметров котла:

• Давление газа перед горелкой;
• Давление газа перед газовыпускными отверстиями горелки;
• Давление воздуха в смесительной камере горелочного устройства;
• Температура уходящих газов;
• Температура воды на выходе из котла;
• Температура воды на входе в котел;
• Давление воды на выходе из котла;
• Давление воды на всасывающем и напорном патрубках насоса котлового;
• Давление жидкого топлива перед форсункой.

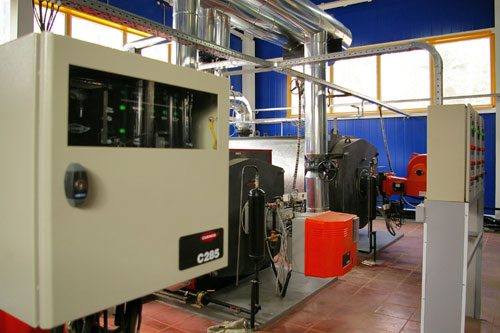

Для управления работой котла и горелки установлен пульт управления водогрейным котлом ПУВК-Р. Он предусматривает прекращение подачи топлива на горелку при возникновении следующих аварийных ситуаций:

• Понижение давления газа перед горелкой;
• Повышение давление газа перед горелкой;
• Понижение давления воздуха перед горелкой;
• Взрыв газа в топке котла (датчик устанавливается на газоходе котла);
• Погасание факела горелки;
• Повышение или понижение давления воды на выходе из котла;
• Повышение температуры воды на выходе из котла;
• Понижение жидкого топлива перед горелкой;
• Уменьшение расхода воды через котел;
• Превышение допустимой концентрации СО в помещении котельной (отключение с верхнего уровня);
• Загазованность помещения котельной (отключение с верхнего уровня);
• Пожар в котельной (отключение с верхнего уровня);
• Исчезновение электропитания.

Пульт управления водогрейным котлом ПУВК-Р обеспечивает автоматическое выполнение следующих операций:

• Пуск котла по команде оператора;
• Останов котла по команде оператора;
• Аварийный останов котла при отклонении контролируемых параметров за установленные значения (После аварийного останова котла предусмотрен пуск котла только после устранения неисправности и съема аварийного сигнала на пульте управления водогрейным котлом);
• Старт-стоповый режим работы котла при достижении заданного значения температуры воды на выходе из котла;
• Двухпозиционное регулирование теплопроизводительности горелочного устройства по температуре воды на выходе из котла;

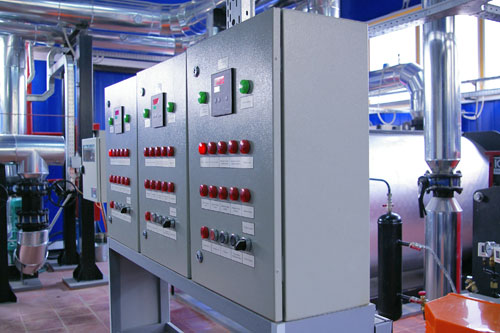

Так же на пульте предусмотрена световая сигнализация наличия напряжения на приборах управления и защиты котла, остановки котла (при срабатывании аварийной защиты) и причины срабатывания защиты.

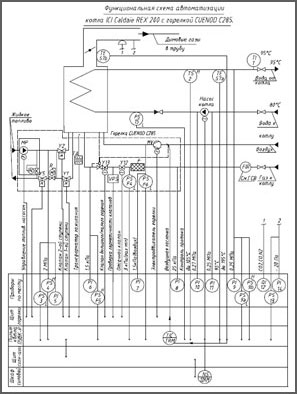

Функциональная схема автоматизации водогрейного котла

Функциональная схема автоматизации водогрейного котла
